Lò hơi tầng sôi DAVITECCO – Giải pháp cấp hơi từ than và biomass
Lò hơi tầng sôi DAVITECCO sử dụng công nghệ đốt tầng sôi để tạo hơi phục vụ sản xuất. Nhờ khả năng hòa trộn nhiên liệu với không khí trong buồng đốt, công nghệ này hỗ trợ quá trình cháy hiệu quả và khai thác nhiều nguồn nhiên liệu rắn phù hợp với thiết kế.
Với nhà máy sử dụng hơi thường xuyên, lựa chọn lò cần giải quyết đồng thời ba yêu cầu: đủ hơi cho dây chuyền, kiểm soát chi phí vận hành và phù hợp với nguồn nhiên liệu thực tế. DAVITECCO tư vấn cấu hình lò, hệ thống cấp liệu, thu hồi nhiệt và thiết bị phụ trợ theo từng nhu cầu.
Lò hơi tầng sôi là gì?
Lò hơi tầng sôi là thiết bị tạo hơi sử dụng buồng đốt có một lớp vật liệu nền, thường là cát hoặc vật liệu phù hợp với thiết kế. Không khí được thổi từ phía dưới qua bộ phân phối gió, làm lớp vật liệu chuyển động và hòa trộn với nhiên liệu.

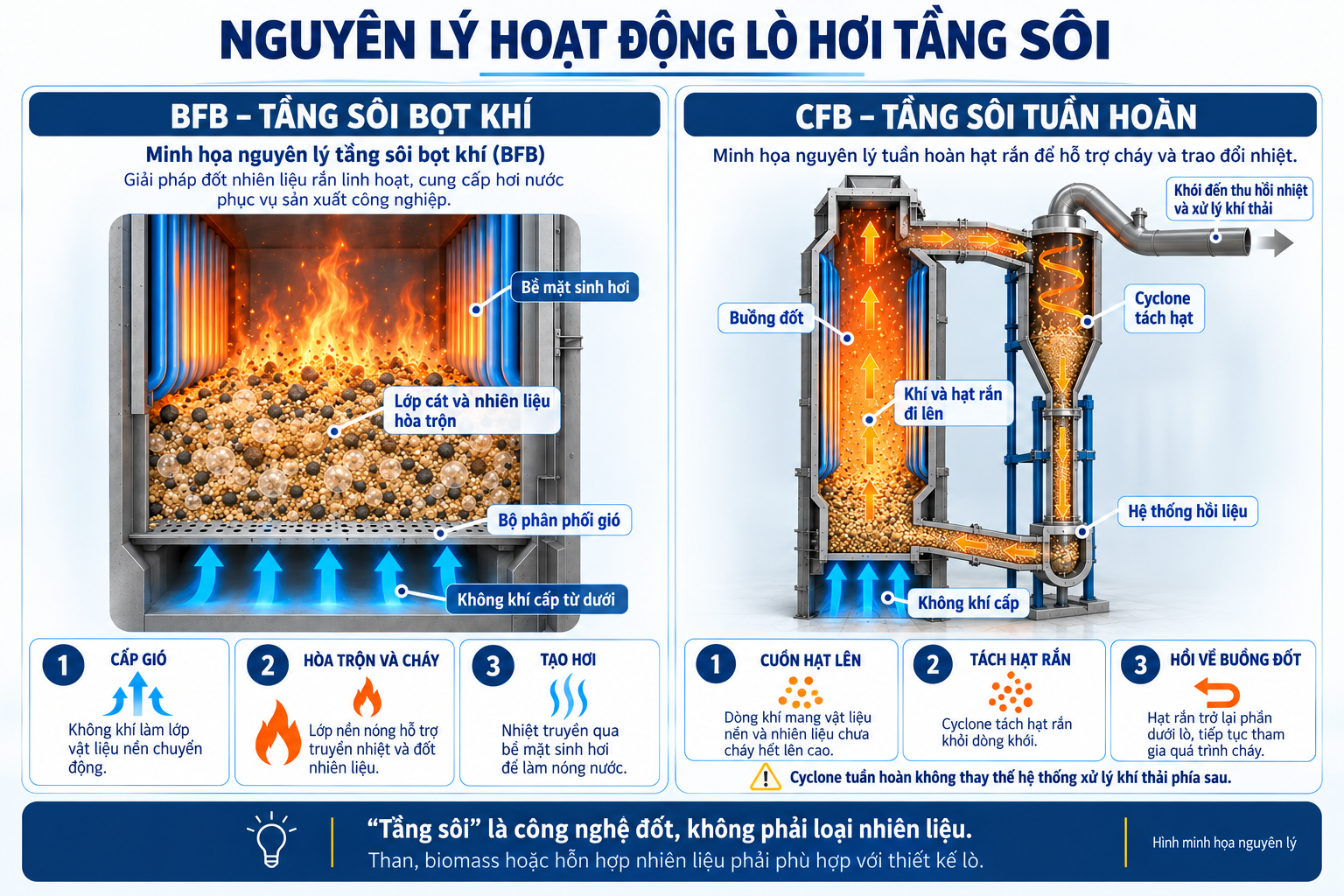

- Với lò hơi tầng sôi bọt khí (BFB), lớp vật liệu chuyển động giống chất lỏng đang sôi, dù bên trong là các hạt rắn. Lớp nền nóng hỗ trợ truyền nhiệt và đốt nhiên liệu, với vùng tầng sôi tập trung chủ yếu ở phần dưới buồng đốt.

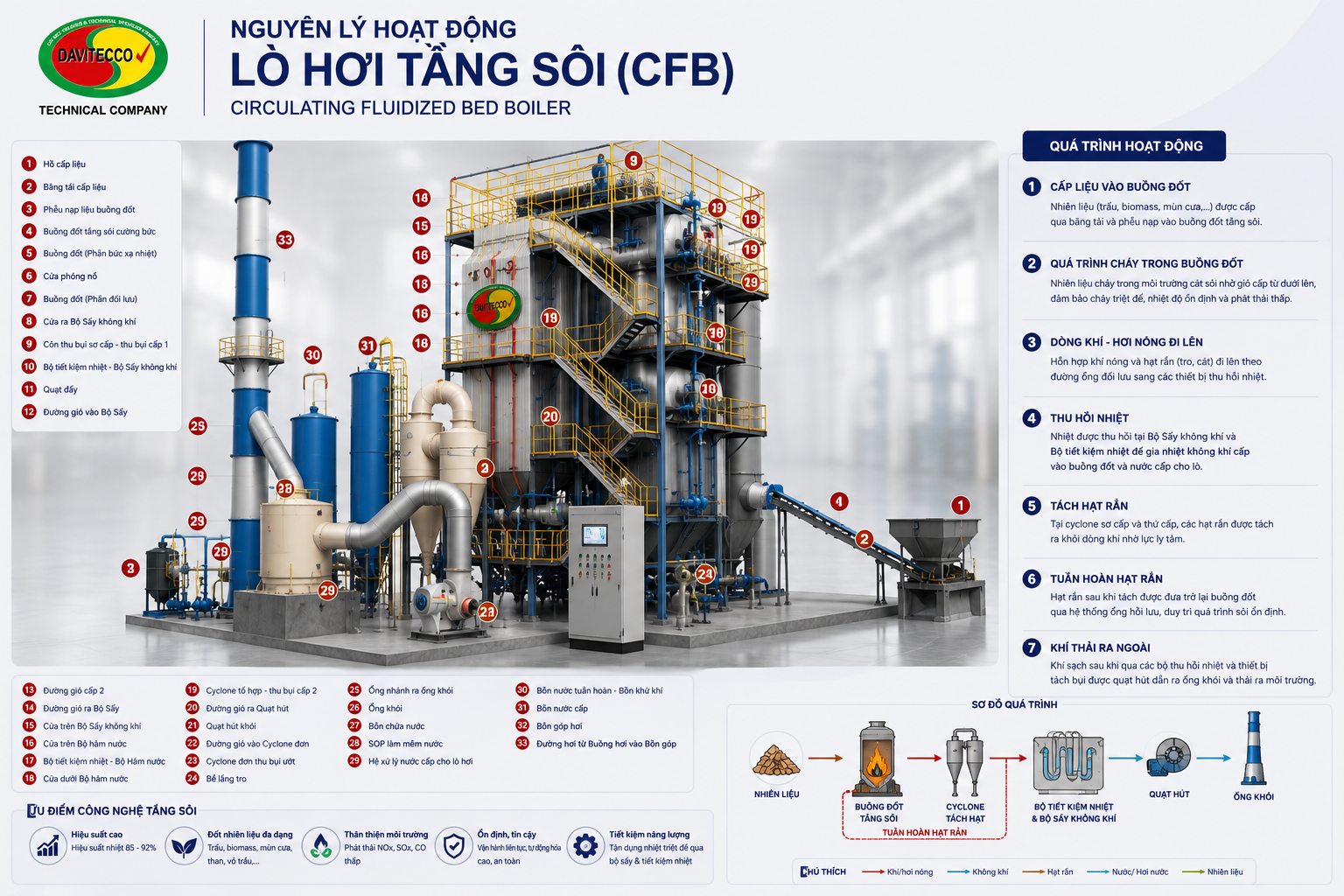

- Với lò hơi tầng sôi tuần hoàn (CFB – Circulating Fluidized Bed), dòng khí cuốn theo các hạt vật liệu nền và một phần nhiên liệu chưa cháy hết lên phía trên buồng đốt. Hỗn hợp này đi đến thiết bị phân ly, thường là cyclone, để tách hạt rắn khỏi dòng khói. Các hạt được đưa trở lại phần dưới buồng đốt qua hệ thống hồi liệu, tạo thành vòng tuần hoàn. Cơ chế tuần hoàn hạt rắn là đặc trưng của CFB, giúp nhiên liệu tiếp tục tham gia quá trình cháy, tăng khả năng trao đổi nhiệt và duy trì nhiệt độ buồng đốt đồng đều hơn. Cyclone trong vòng tuần hoàn này có nhiệm vụ thu hồi hạt rắn về lò; hệ thống vẫn cần các thiết bị xử lý khí thải phù hợp ở phía sau. Ở cả hai công nghệ, nhiệt từ quá trình cháy được truyền đến các bề mặt sinh hơi để làm nóng nước, tạo hơi và cấp đến thiết bị sản xuất.
“Tầng sôi” mô tả công nghệ đốt, không phải một loại nhiên liệu. Lò có thể được thiết kế cho than, biomass hoặc hỗn hợp nhiên liệu trong phạm vi cho phép. Việc lựa chọn BFB hay CFB cần căn cứ vào nhu cầu hơi, đặc tính nhiên liệu và điều kiện vận hành của nhà máy.

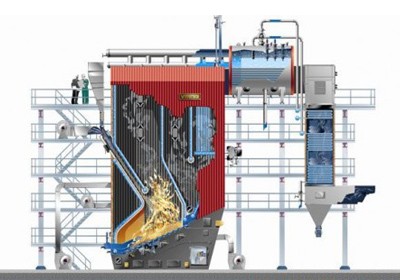

Cấu tạo lò hơi tầng sôi
Một hệ thống lò hơi tầng sôi gồm thiết bị sinh hơi và các cụm phụ trợ phục vụ cấp nhiên liệu, cấp nước, điều khiển và xử lý khí thải.
| Bộ phận | Chức năng |
|---|---|
| Buồng đốt và bộ phân phối gió | Tạo trạng thái tầng sôi, hỗ trợ hòa trộn và đốt nhiên liệu |
| Hệ thống cấp nhiên liệu | Đưa nhiên liệu vào lò theo nhu cầu tải; cấu hình tự động hoặc bán tự động |
| Dàn ống sinh hơi, bao hơi và ống góp | Hấp thụ nhiệt, tạo hơi và tổ chức tuần hoàn nước theo thiết kế |
| Bộ hâm nước | Tận dụng nhiệt khói thải để gia nhiệt nước cấp |
| Bộ sấy không khí | Gia nhiệt không khí trước khi đưa vào buồng đốt, nếu được trang bị |
| Hệ thống xử lý nước và khử khí | Chuẩn bị nước cấp phù hợp với yêu cầu vận hành |
| Quạt cấp gió và quạt hút khói | Cấp không khí cho quá trình cháy, duy trì dòng khói qua hệ thống |
| Hệ thống thu gom tro và xử lý khí thải | Thu gom chất rắn, xử lý bụi và các thành phần khí thải theo cấu hình |
| Tủ điều khiển và thiết bị bảo vệ | Theo dõi thông số, điều chỉnh vận hành, cảnh báo và thực hiện liên động bảo vệ |
| Vật liệu chịu lửa, cách nhiệt và sàn thao tác | Hạn chế tổn thất nhiệt, hỗ trợ kiểm tra và bảo trì |
Phạm vi cung cấp cần được xác nhận theo từng dự án. Không phải mọi hệ thống đều sử dụng đồng thời tất cả các thiết bị thu hồi nhiệt và lọc bụi.
Nguyên lý hoạt động
Quá trình vận hành có thể hiểu qua năm bước:
- Chuẩn bị và cấp nhiên liệu: Nhiên liệu đáp ứng yêu cầu về kích thước, độ ẩm và thành phần được đưa vào buồng đốt.
- Tạo tầng sôi và duy trì quá trình cháy: Không khí đi qua bộ phân phối gió, làm lớp vật liệu nền chuyển động và hòa trộn với nhiên liệu.
- Truyền nhiệt và tạo hơi: Nhiệt được hấp thụ qua dàn ống sinh hơi, làm nóng nước và tạo hơi.
- Cấp hơi cho sản xuất: Hơi được dẫn đến các thiết bị gia nhiệt, nấu, sấy hoặc công đoạn công nghệ phù hợp.
- Thu hồi nhiệt và xử lý khí thải: Khói đi qua các thiết bị thu hồi nhiệt, xử lý khí thải theo thiết kế trước khi ra ống khói.
Hệ thống điều khiển phối hợp lượng nhiên liệu, lượng gió và nước cấp để đáp ứng nhu cầu hơi trong phạm vi vận hành cho phép.
Lò hơi tầng sôi sử dụng được những nhiên liệu nào?
Khả năng lựa chọn nhiên liệu là một yếu tố quan trọng khi đầu tư lò hơi tầng sôi. Tuy nhiên, sử dụng nhiều loại nhiên liệu không có nghĩa là có thể thay đổi nhiên liệu tùy ý.
| Nhóm nhiên liệu | Ví dụ | Nội dung cần đánh giá |
|---|---|---|
| Than | Loại than phù hợp với thiết kế lò | Nhiệt trị, cỡ hạt, độ tro, lưu huỳnh và đặc tính nóng chảy của tro |
| Sinh khối từ gỗ | Dăm gỗ, mùn cưa, viên nén | Độ ẩm, kích thước, tạp chất và khả năng cấp liệu |
| Phụ phẩm nông nghiệp | Trấu, bã mía và phụ phẩm phù hợp | Nhiệt trị, độ ẩm, thành phần tro và nguy cơ đóng kết |
| Hỗn hợp nhiên liệu | Phối trộn các nguồn được chấp thuận | Tỷ lệ phối trộn và ảnh hưởng đến công suất, quá trình cháy, khí thải |
Một số nhiên liệu nông nghiệp có thành phần tro dễ gây đóng kết lớp nền, vì vậy cần giải pháp thiết kế và vận hành phù hợp.
Đối với nhiên liệu có nguồn gốc từ chất thải, cần đánh giá riêng về thành phần, thiết kế công nghệ và điều kiện sử dụng. Không nên mặc định lò đốt than hoặc biomass thông thường có thể đốt mọi loại rác đã phân loại.
Hiệu suất và chi phí vận hành phụ thuộc vào đâu?
Chất lượng nhiên liệu đầu vào
Cùng một loại nhiên liệu nhưng độ ẩm, nhiệt trị và tạp chất khác nhau có thể làm thay đổi lượng tiêu hao và khả năng đáp ứng tải.
Do đó, báo giá nhiên liệu theo đồng/kg chưa đủ để xác định phương án kinh tế. Nhà máy cần xem xét chi phí tạo ra một tấn hơi ở cùng điều kiện áp suất, nhiệt độ và nước cấp.
Khả năng thu hồi nhiệt
Bộ hâm nước và bộ sấy không khí giúp tận dụng một phần nhiệt còn lại trong khói thải. Hiệu quả thực tế phụ thuộc vào cấu hình, tình trạng bề mặt trao đổi nhiệt và chế độ vận hành.
Các thiết bị này cần được lựa chọn cùng với phương án vệ sinh, bảo trì để duy trì khả năng truyền nhiệt.
Mức tải và thời gian hoạt động
Lò phù hợp với tải sản xuất sẽ giúp nhà máy khai thác thiết bị hiệu quả hơn. Khi chọn công suất, cần biết lượng hơi sử dụng bình thường, mức cao điểm và thời gian hoạt động mỗi ngày.
Chọn lò quá lớn so với nhu cầu có thể khiến thiết bị thường xuyên vận hành ngoài vùng tải tối ưu.
Điện năng và chi phí phụ trợ
Ngoài nhiên liệu, tổng chi phí còn gồm điện cho quạt, bơm và cấp liệu; nước và hóa chất; nhân công; vật liệu tầng sôi; xử lý tro, bảo trì và các khoản liên quan.
Chỉ tiêu nên yêu cầu khi đánh giá phương án là tổng chi phí trên mỗi tấn hơi, kèm điều kiện tính toán rõ ràng. Hiệu suất lò cũng cần được xác nhận theo loại nhiên liệu, mức tải và phương pháp xác định.
Ưu điểm và những điểm cần cân nhắc
| Nội dung | Giá trị đối với nhà máy | Điểm cần lưu ý |
|---|---|---|
| Hòa trộn nhiên liệu và không khí | Hỗ trợ quá trình cháy hiệu quả | Cần duy trì cấp gió và trạng thái lớp nền phù hợp |
| Lựa chọn nguồn nhiên liệu | Tạo cơ hội khai thác nguồn nhiên liệu tại địa phương | Mỗi nguồn phải đáp ứng giới hạn thiết kế |
| Tích hợp thu hồi nhiệt | Hỗ trợ giảm tổn thất năng lượng qua khói thải | Cần kiểm soát bám bẩn và bảo trì |
| Tự động hóa vận hành | Hỗ trợ theo dõi và điều chỉnh theo tải | Vẫn cần nhân sự có chuyên môn |
| Cấp hơi cho sản xuất thường xuyên | Phù hợp để xem xét cho dây chuyền sử dụng hơi kéo dài | Cần đánh giá hiệu quả theo số giờ hoạt động thực tế |
Về đầu tư, hệ thống cần mặt bằng cho lò, cấp liệu, kho nhiên liệu, xử lý khí thải và thu gom tro. Lớp vật liệu nền, bộ phân phối gió, vật liệu chịu lửa và các bề mặt trao đổi nhiệt cũng cần được kiểm tra theo kế hoạch bảo trì.
Lò hơi tầng sôi phù hợp với ứng dụng nào?
Lò hơi tầng sôi có thể phục vụ nhiều công đoạn sử dụng hơi trong công nghiệp:
| Lĩnh vực | Ứng dụng của hơi |
|---|---|
| Thực phẩm và đồ uống | Nấu, gia nhiệt, cô đặc và thanh trùng qua thiết bị phù hợp |
| Dệt nhuộm | Cấp nhiệt cho nhuộm, giặt, hoàn tất và sấy |
| Giấy và bao bì | Gia nhiệt và sấy trong dây chuyền sản xuất |
| Chế biến nông sản | Sấy, hấp và gia nhiệt theo yêu cầu công nghệ |
| Nhà máy đường | Cấp hơi cho gia nhiệt, bốc hơi và nấu đường |
| Hóa chất | Gia nhiệt bồn, thiết bị trao đổi nhiệt và quy trình sản xuất |
Nếu hơi tiếp xúc trực tiếp với sản phẩm, cần xác định thêm yêu cầu về chất lượng hơi và nước cấp ngay từ giai đoạn tư vấn.

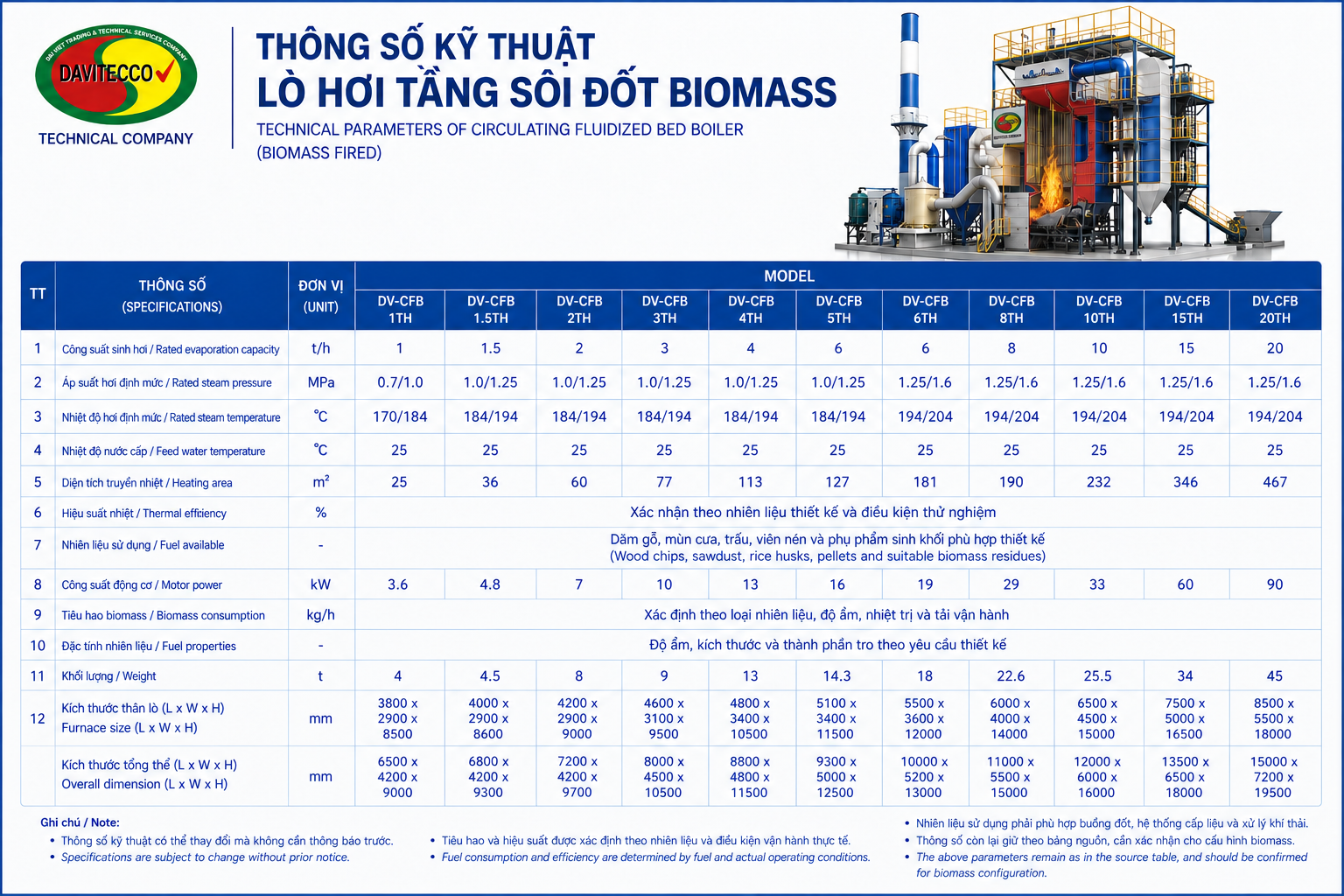

Thông số kỹ thuật cần xác định khi lựa chọn
| Thông số | Đơn vị |
|---|---|
| Công suất sinh hơi | kg/h hoặc tấn/h |
| Áp suất hơi làm việc | bar hoặc MPa |
| Loại hơi | Hơi bão hòa hoặc hơi quá nhiệt theo thiết kế |
| Nhiệt độ hơi | °C |
| Nhiên liệu thiết kế | Chủng loại và phạm vi phối trộn |
| Đặc tính nhiên liệu | Nhiệt trị, độ ẩm, cỡ hạt, độ tro và thành phần liên quan |
| Hiệu suất lò | %, kèm điều kiện và phương pháp xác định |
| Tiêu hao nhiên liệu | kg/h hoặc kg/tấn hơi, tại điều kiện xác định |
| Điện năng tiêu thụ | kWh/tấn hơi hoặc thông số điện tương ứng |
| Phạm vi điều chỉnh tải | Mức tải tối thiểu và tối đa cho phép |
| Hệ thống xử lý khí thải | Cấu hình và chỉ tiêu đầu ra cần đáp ứng |
| Yêu cầu mặt bằng | Kích thước, chiều cao, kho nhiên liệu và khoảng bảo trì |
Thông số chính thức được xác nhận theo hồ sơ lựa chọn thiết bị và phương án kỹ thuật của từng dự án. Đây là thông số kỹ thuật mà DAVITECCO gợi ý bạn.
Vì sao chọn lò hơi tầng sôi DAVITECCO?
Tư vấn từ nhu cầu sử dụng hơi và nguồn nhiên liệu
Một phương án phù hợp cần bắt đầu từ cách nhà máy sử dụng hơi: cần bao nhiêu, ở áp suất nào, tải thay đổi ra sao và vận hành bao nhiêu giờ mỗi ngày.
Khi làm việc với DAVITECCO, khách hàng có thể cung cấp thêm mẫu nhiên liệu hoặc kết quả phân tích để làm cơ sở lựa chọn buồng đốt, cấp liệu và thiết bị phụ trợ. Cách tiếp cận này giúp phương án đầu tư gắn với điều kiện sản xuất thực tế.
Phối hợp đồng bộ các thiết bị trong hệ thống
Hiệu quả cấp hơi phụ thuộc vào sự phối hợp giữa thân lò, hệ thống đốt, cấp nước, quạt, thu hồi nhiệt và xử lý khí thải.
Theo nội dung giới thiệu sản phẩm, DAVITECCO cung cấp các cụm thiết bị này theo cấu hình dự án. Khách hàng cần thống nhất rõ phạm vi cung cấp, điểm đấu nối và trách nhiệm lắp đặt để thuận tiện khi triển khai.
Kiểm soát chất lượng chế tạo và hồ sơ kỹ thuật
DAVITECCO giới thiệu quy trình kiểm soát vật liệu, giám sát chế tạo, kiểm tra mối hàn và thử nghiệm trước khi bàn giao.
Các hạng mục kiểm tra, phương pháp thử, tiêu chí chấp nhận và hồ sơ đi kèm cần được xác định theo thiết kế và yêu cầu áp dụng cho thiết bị. Đây là cơ sở để khách hàng đánh giá chất lượng và tổ chức nghiệm thu.
Hỗ trợ lắp đặt và vận hành sau bàn giao
Dịch vụ lắp đặt và hỗ trợ kỹ thuật sau bán hàng giúp khách hàng có đầu mối phối hợp trong quá trình đưa thiết bị vào sử dụng.
Phạm vi hướng dẫn vận hành, lịch bảo trì, phụ tùng, điều kiện bảo hành và thời gian hỗ trợ nên được thống nhất trong hợp đồng. Những nội dung này ảnh hưởng trực tiếp đến khả năng duy trì sản xuất lâu dài.
Tư vấn chuyên sâu lò hơi tầng sôi phù hợp với nhà máy
Mỗi nhà máy có nhu cầu sử dụng hơi và điều kiện vận hành khác nhau. Để tư vấn cấu hình phù hợp và lập báo giá sát thực tế, DAVITECCO mong được trao đổi cùng quý khách về:
- Dây chuyền cần cấp hơi: Công đoạn sử dụng, lượng hơi dự kiến, áp suất và loại hơi cần thiết.
- Lịch sản xuất: Số ca vận hành, thời gian hoạt động và những thời điểm nhu cầu hơi tăng cao.
- Nguồn nhiên liệu dự kiến: Loại nhiên liệu sẵn có, chất lượng, giá mua và khả năng cung ứng tại địa phương.
- Vị trí lắp đặt: Diện tích bố trí lò, kho nhiên liệu, nguồn điện, nước và lối vận chuyển.
- Mong muốn của doanh nghiệp: Mức độ tự động hóa, yêu cầu xử lý khí thải, tiến độ và các hạng mục cần cung cấp, lắp đặt.
Nếu chưa xác định đầy đủ thông số, quý khách có thể bắt đầu bằng thông tin về dây chuyền sản xuất và nhu cầu thực tế. DAVITECCO sẽ cùng quý khách làm rõ các yêu cầu kỹ thuật, từ đó đề xuất phương án và báo giá để doanh nghiệp thuận tiện đánh giá, lựa chọn.
Liên hệ DAVITECCO để tư vấn lò hơi tầng sôi phù hợp với nhu cầu cấp hơi và nguồn nhiên liệu của nhà máy. Phương án kỹ thuật và báo giá được xây dựng trên cấu hình cụ thể, giúp khách hàng đánh giá rõ chi phí đầu tư và điều kiện vận hành.
